三菱變頻器15段速的設置方法

點擊數:5953 更新時間:6/29/2024 4:55:13 PM Tag: 變頻器段速設置

今天介紹一下三菱變頻器FR-D720S型號的15段速設置方法。

本設置是在變頻器在設置了出廠設置的條件下進行。

具體設置出廠界面方法:MOOD→旋鈕→找到ALLC→SET→設置參數為1→SET→當顯示在ALLC和1之間來回閃爍就表示設置出廠設置成功。

圖片

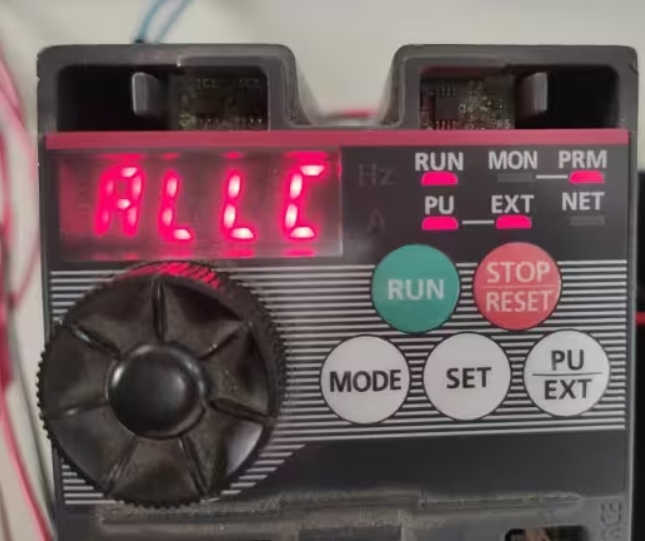

設置出廠的參數號

第一步:15段速要使用4個端子作為信號,所以必須要更改STR,STF其中一個端子作為調速的信號,我們稱這個虛擬端子為REX,找到Pr.178~Pr.182參數型號,這里選擇修改STR端子。找到Pr.179參數,進入后參數設置為 "8" 。PS:有些變頻器在Pr.160在往上調就回到了起點,沒有后面的參數號,這里可以把Pr.160里面的參數改為“0”即可(初始值9999)。

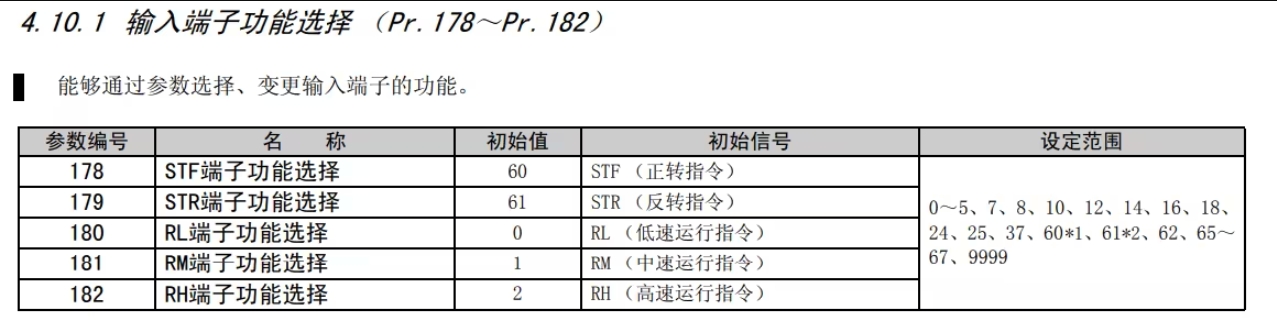

設置外部端子參數號

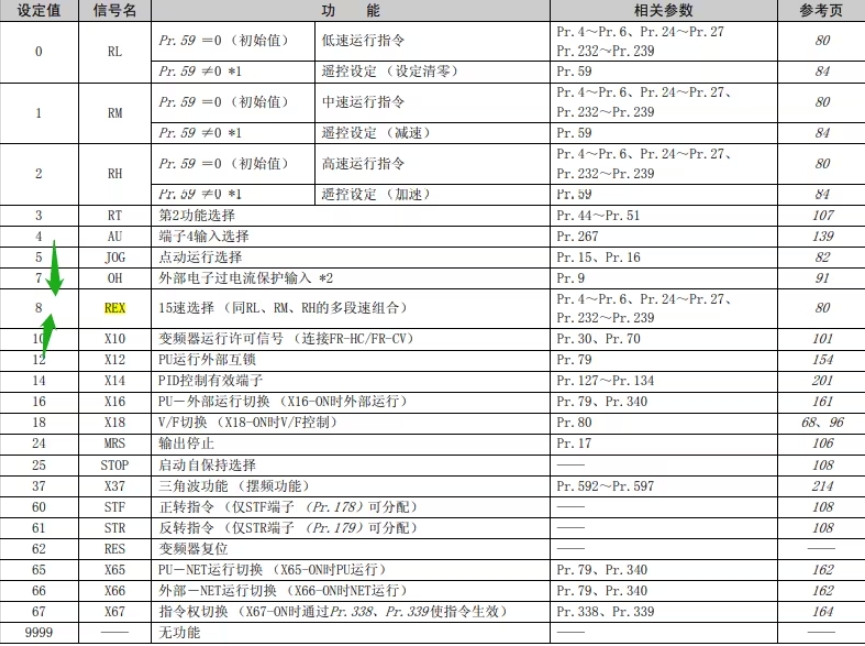

具體的數值的對應關系

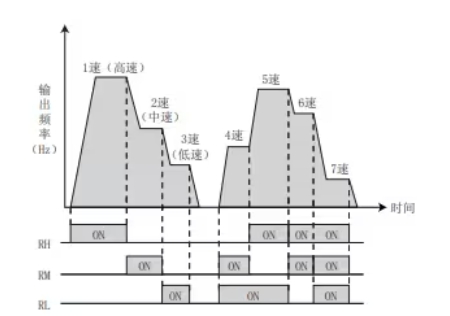

1-7段速

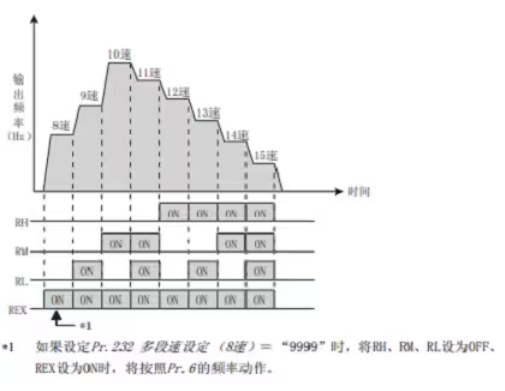

8-15段速

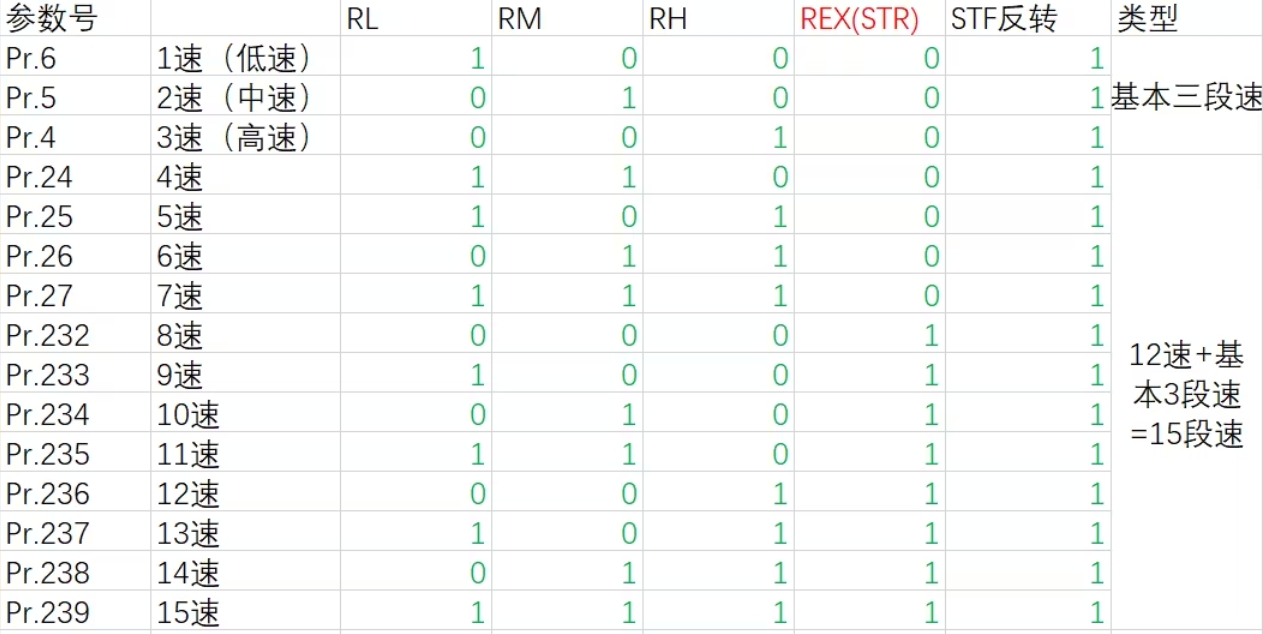

修改完成后就可以設置每段速的頻率了!這里歸納了張表:

15段速設置

最后,別忘了設置Pr.79為外部控制模式,即把Pr.79設置成 “3”或“4”。

開始接線!

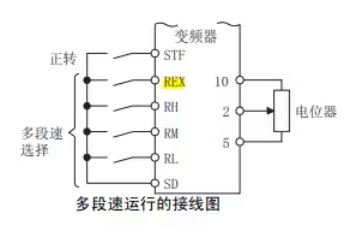

接線原理圖

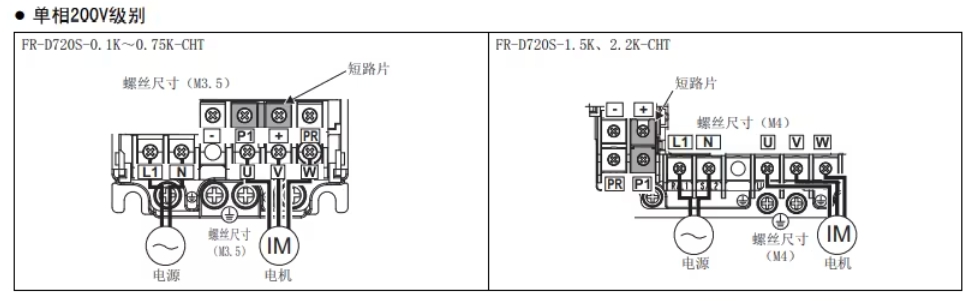

順便把供電端也展示下(220V):


注意是220V電壓
