ABB變頻器ACS880系列PROFIBUS DP通訊參數調試

96.01=Chinese中文選擇

主鉤參數的設置步驟：

若調試未接制動電阻會報制動斬波器短路故障，可將 43.06 改成禁用，然后從

96.08改成 1，重啟變頻器后故障消失。

電機辨識

先將 44.202 轉矩驗證改成 Disable

99.03=電機類型

99.04=DTC

99.06=電機額定電流

99.07=電機額定電壓

99.08=電機額定頻率

99.09=電機額定轉速

99.10=電機額定功率

99.13=標準辨識

之后將變頻器切回本地模式（按LOC/REM 鍵，左上角顯示本地） ，按啟動鍵（ 必

須把電機和減速機之間的聯軸器拆掉） ，電機開始旋轉，大概 2 分鐘左右變頻器

自動停下來，電機辨識就完成了。

檔位設置

20.01=IN1正向啟動，IN2反向啟動

20.03=其他06.100.00

20.04=其他06.100.01

22.11=FBA 給定值1

抱閘、故障繼電器設置

10.24=制動命令 （RO1繼電器）

10.27=故障     （RO2 繼電器）

加減速時間設置

23.201= 加速時間

23.202= 減速時間

制動電阻設置

43.06=允許無熱保護模型

43.09=制動電阻功率

43.10=制動電阻阻值

抱閘設置

44.06=選擇

44.08= 0.3秒 抱閘打開延時

44.09= 抱閘打開轉矩

44.13=3 秒 抱閘關閉延時

44.14=100rpm 抱閘關閉速度

44.200=100%抱閘最小開啟轉矩

44.202=Disable

通訊設置

50.01=對應插槽

50.02=故障

51.01=Ethernet   （以太網）

51.02=PN/IO   （ProfiNet通訊協議）

51.03=0   （通訊速率）

51.04=Static IP （靜態IP）

51.05=192   （變頻器IP地址）

51.06=168

51.07=1

51.08=101

51.09=24   （子網掩碼255.255.255.0）

51.10=0 （網關）

51.11=0

51.12=0

51.13=0

52.01=SW 16bit    （狀態字）

52.02=Act1 16bit   （實際值）

53.02=Ref1 16bit （給定值）

53.03=06.100 16位   （正反轉命令字）

51.27=REFRESH   （刷新參數）

當給輸入第三個字（06.100）0位發送1位正向啟動，1位發送1位反向啟動，發送0位停止。

輸入第二個字位速度字，20000對應46.01設置的實際速度。

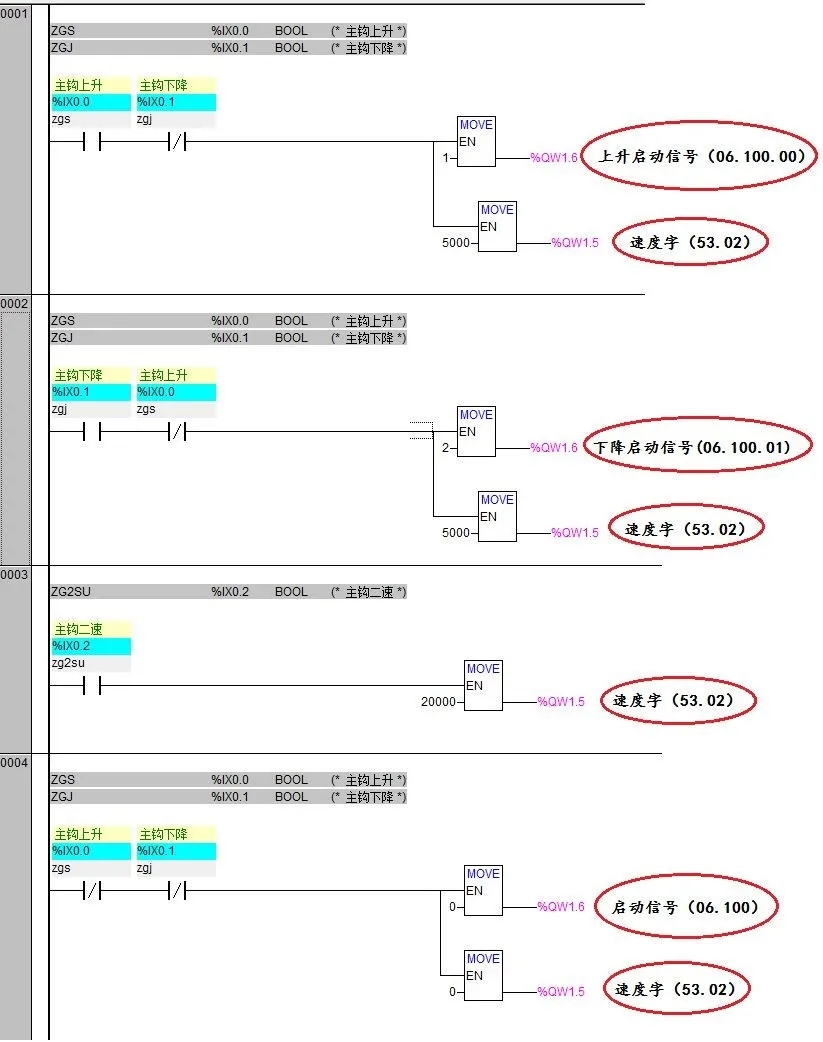

舉例：如下圖



編碼器設置（在運行都正常以后再加入編碼器設置）

91.11= FEN-31 （編碼器型號）

91.12= 插槽位置

92.01= 編碼器1類型

92.02= 模塊1

92.10= 脈沖數（1024）

91.10= 刷新

90.41= 編碼器1
