變頻器重載和輕載的區別與選型

變頻器輕載和重載的區別在于基本負載電流不同、過載系數不同、工作溫度不同。輕載（ND）功率一般作為變轉矩負載類型的選型依據，重載(HD)功率一般作為恒轉矩負載類型的選型依據。
在本文開始前，我們先了解幾個關鍵的名詞：

LD:輕載應用

ND: 額定值

HD:重載應用

以ABB低壓交流變頻器ACS180系列為例：
額定值情況下：在40°C時，額定電流連續可用，無過載能力。
輕載應用：在40°C下，連續電流允許每10分鐘內110% ILd（輕載電流）持續1分鐘。
重載應用：在50°C下，連續電流允許每10分鐘內150% IHd（重載電流）持續1分鐘。

各種負載有哪些？
輕載：

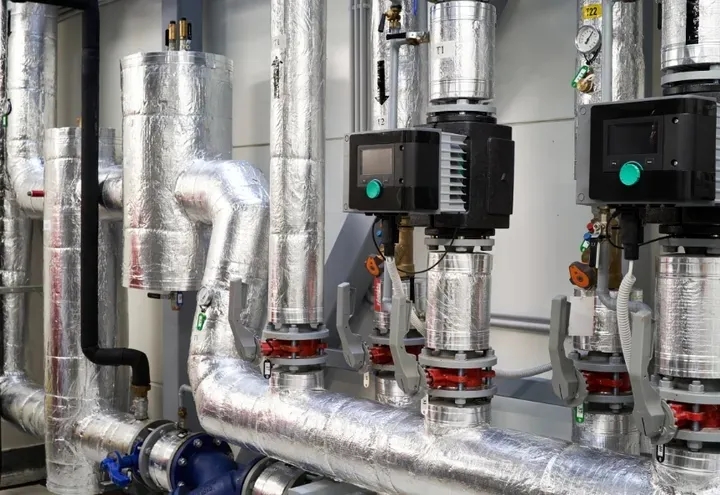

在各種離心風機、水泵、油泵等設備中，當葉輪旋轉時，空氣或液體在一定的速度范圍內所受到的阻力大致與轉速n的二次方成正比。對于這類設備，負載性質屬于輕負載，但是不是所有的風機和水泵都是輕負載，像羅茨風機就是重負載，渣漿泵也是重負載。在選擇變頻器時，我們建議按照變頻器的輕載(LD）功率來選擇，以確保變頻器在輕載情況下的功率不小于電機的額定功率。

重載：

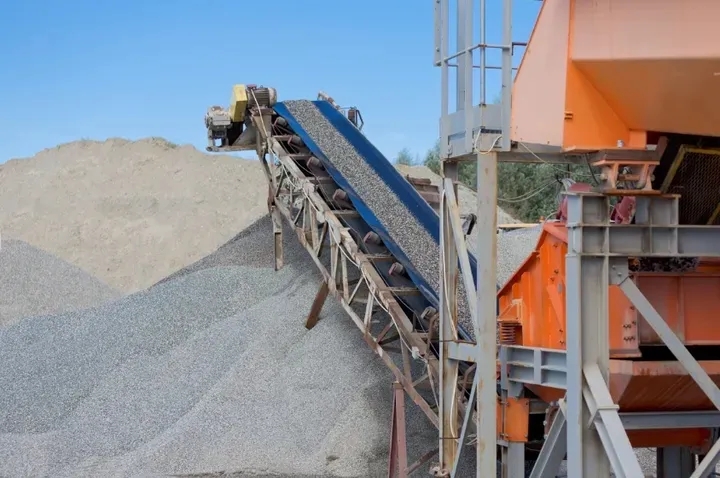

還有一類負載，如傳送帶、攪拌機、擠壓機等摩擦類負載，以及起重機、提升機等重力負載。這些負載具有恒轉矩特性，可以視為重負載。對于這類設備，我們建議按照變頻器的重載(HD)功率來選擇，以確保變頻器在重載情況下的功率不小于電機的額定功率。

該怎么選型？
總體來說，重載型功率比輕載型功率大一個電流等級。重載設備需要維持大電流所以啟動時間會較長，要求變頻器能夠持續輸出大電流的能力較大。輕載設備需要維持大電流啟動的時間較短，要求變頻器能夠持續輸出大電流的能力較小。

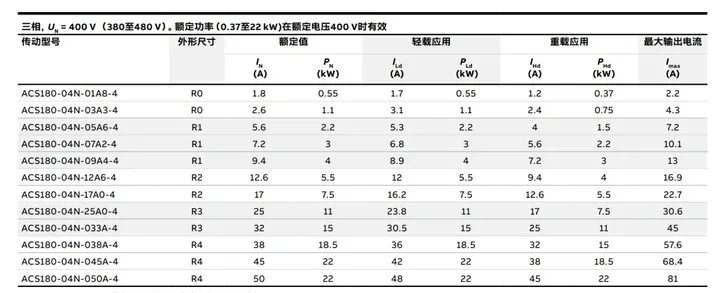

根據電機的類型，選擇對應的負載功率類型。變頻器的選型樣本中，都有對應的功率，下圖以ABB舉例

文章來源于網絡  本公眾號只做分享學習用 無任何商業用途
