變頻器直流母線故障維修及圖解！

     變頻器直流母線故障維修可以說，變頻器主電路的所有部分都是直接并聯（或 "掛"）在直流母線上的，如圖1所示，常規的小功率機型大致有a~e等6個電路并聯在p、n直流母線上，中、大功率機型只有直流制動電路，需要連接在變頻器外。

     當a~e等6部分電路中的任何一部分出現短路故障時，都會直接引起p、n端點電阻的變化，同理，變頻器維修在測量其他無故障電路時，也會因?yàn)楣收想娐返?"牽連"，使正常電路（被無辜）呈現 "短路 "故障現象。

     因此，在故障排除過程中，一旦出現這種現象，要先思考后行動，避免拆開無辜的元器件--如拆開集成電源模塊，可能會造成器件的損壞!

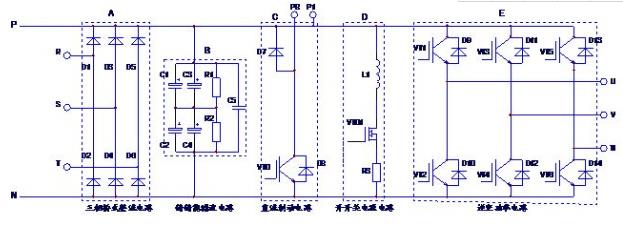

圖1p、n直流母線電路示意圖

    當電路中的開關管發生短路故障時，開關變壓器初級線圈的直流電阻接近于零，電流取樣電阻一般小于1ω的原因是開關管的漏極和源極相當于并聯在p、n兩端。

1、如果此時用電阻擋直接檢測p、n兩點，就會得到p、n之間是否存在直流短路故障的判斷。

2、檢測整流器d1~d6的正、負阻值，這兩點相等，可能會導致整流模塊誤判。

3、檢測u、v、w輸出端與p、n端之間的正、負阻值，發現正、負阻值也相等。兩者都接近正向電阻值，也容易誤判變頻器模塊的損壞。

4、此時，如果恰好檢測到c1、c2兩端，很容易引出c1～c5電容元件可能短路的誤判。

     有檢修人員，接手變頻器后，首先動手檢測u、v、w輸出端與p、n之間的正、負阻值。發現阻值較小，且無正負特性，貿然拆除了集成模塊，才后悔莫及，集成模塊都好了，原來故障只是開關管vt01短路，造成了較大的經濟損失。這種低級錯誤，熱頭，也是可以做出來的。

     如果稍加留心，掛在p、n直流母線上的各部分電路，可以有一個大致的了解，并仔細分析測試結果。結合故障概率分析，當不難得出準確判斷。簡單分析如下。

1、電容擊穿短路時，往往會發生爆裂，或嚴重濺液，觀察外觀正常，存在短路故障的可能性不大。

2、由制動電阻連接端短接p1、pb引起制動開關管vt0損壞的可能性也不大，萬一出現后vt0的斷裂也很容易看出來。

3、短路故障造成的元件損壞在整流和逆變電路中，有一定比例的故障，往往表現為嚴重的短路器件。正、負阻值都接近于零。基本上不可能出現正向電阻值和反向電阻值相等、等于正向電阻值的情況。特別是如果6個整流器或6個igbt的測量結果都一樣，就可以得到另一個判斷：整流電路。或者是逆變電路，這一定是好的!

4、外觀不能目測好壞，但有可能出現短路故障，其中概率最大，當開關電源電路中的開關管vt01向上。當它發生短路故障時，由于L1和r3的限流作用，有時不會炸毀。

    測量p、n母線在任何電路發生短路故障時，要想到其他并聯電路對測量電路故障概率的影響和先易后難的原則，逐步排除正常電路，找到故障元件。
