通力電梯3000S MINI SPACE KDL32變頻器現場調試全解析
型號：通力3000S MINI SPACE，專為小機房設計
變頻器：采用KDL32型號，性能穩定可靠
由于變頻器主板損壞，我們進行了新板的更換。然而，更換后缺乏相應參數，因此需要重新進行調試，以確保電梯的安全與順暢運行。接下來，我們將詳細解析變頻器現場調試的整個過程。
【 新板更換與初始設置 】
-

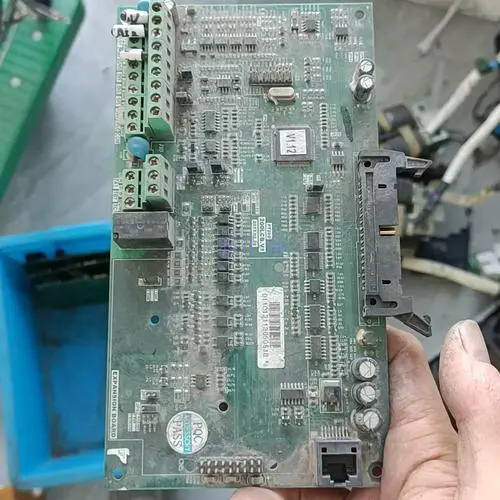

由于變頻器主板損壞且無法修復，我們進行了新板的更換。
-
安裝新板后，送電并觀察主控板指示燈“V3F OK”，若正常點亮則表明新變頻器主板工作正常。
【 參數復制與版本檢查 】
1.由于現場有三臺群控電梯，且型號相同，因此可以參照旁邊一臺電梯的參數進行調試。
2.參考同型號電梯參數進行調試，并檢查變頻器版本，確保一致性。
3.在調試前，需預先抄錄旁邊無故障電梯的6菜單參數。
4.只需進入變頻器的菜單“6”，因為其他功能保持不變。
1.進入6菜單后，首先檢查版本是否與原先一致。接著進入6-95，將值設為0以取消參數鎖定。
2.選擇正確的馬達類型以自動設置剩余參數。按照旁邊電梯的參數逐一輸入，并特別檢查電機參數。
3.在輸入過程中，需要通過學習調整某些參數，如在6-62中，該參數需通過學習才能確定，且在學習前必須設為0。
1.確認旋轉變壓器角度與編碼器極性，在角度學習前，需確認旋轉變壓器的角度與旋轉方向一致。
2.進入6-75觀察角度變化，若數值增加則方向正確，否則需調整6-63的參數。
3.學習成功后，運轉電梯確保能正常啟動走車，注意倒溜現象可能是稱重自學習未完成。
1.進行電梯稱重自學習和井道自學習，確保電梯在各種狀態下的安全運行。
2.在最底層空轎廂狀態下，進入菜單6-74將值設為-1進行稱重清零。
4.完成稱重自學習后，即可進行井道自學習。將轎廂開至最底層撞限位停止后，確認相關燈點亮狀態正常。
以上即為變頻器現場調試的全過程總結。在經過電機角度學習、稱重學習及井道自學習后，電梯便可進行快車運行。
