ABB變頻器800系列模塊驅動板的簡單維修方法，附送AGDR-71C原理圖紙

     一般維修變頻器電路板，不外乎用在路電阻和電壓法兩種

『電阻檢測方法』

1.測試整理二極管A7的在路電阻，+VCC和-VCC之間的在路電阻為5K左右，如明顯偏小，說明負載有短路現象，可檢測V207、C213-C216、V216、V211等。

2.高頻變壓器次級是由555時基電路振蕩電路產生的電壓，經過整理A7產生23.5V供V207、V212、A202，其中A202（78L05)1腳輸出5V電壓是各邏輯電路的工作電源。

3.如果整理二極管A7沒有短路現象，可以檢測A202（78L05）1-2之間的電阻，一般為3K左右，如有短路現象，可檢測D204(MAX4622A)、D201(74H02)，常見為D201損壞。注意：在拆除MAX4622后不能通電試板，否則會損壞2個整理二極管A7。

『電壓檢測方法』

【1】：利用上述電阻方法檢測沒有明顯的短路現象后就可以用24V維修電源供電了，工作電流一般為240ma左右，如低100ma左右，說明其中1路沒有工作，如高100ma左右，說明有1路有輕微的短路現象

【2】：測試上下橋6個觸發靜態電壓，一般為-8.5V左右，如其中某個為0V，可以檢測4個13歐姆的電阻，4個電阻是并聯的，在路電阻為3.6歐姆左右，如為16V左右，可檢測V204等相關電路。

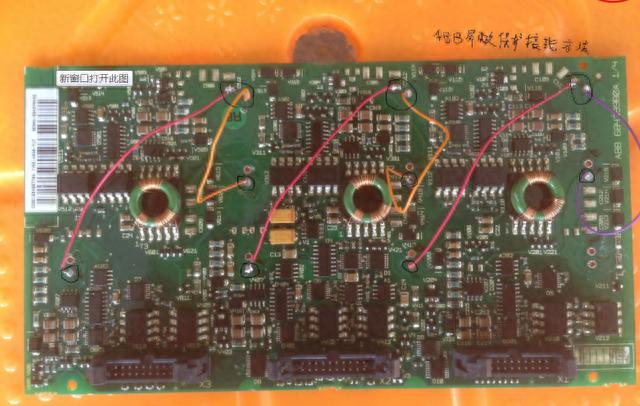

【3】用上圖方法屏蔽2340故障后就可以運行檢測動態電壓了，動態電壓一般在+3.8V左右抖動（10HZ），檢測6個觸發點的動態電壓，如其中某個沒有動態電壓或者還是-8.5V的靜態電壓，可檢測A4661，74H02，MAX4622，V207等，重點檢查驅動光耦初級過來的D5,D6,D7(HC125) 說明：

1.在上24V電源時，重點詳細檢查其負載電阻，在沒有排除24V負載短路現象后半夜輕易通24V電壓，否則極易損壞V2（冒煙）

2.重點詳細檢查各路驅動電路的24V和5V供電，在沒有排除其負載短路現象后不要通電，否則極易損壞2只整理二極管A7（冒煙）。

3.在屏蔽了2340報警后如啟動還報2340，說明6路驅動檢測電路有故障，可檢測V213，V214，V215等。

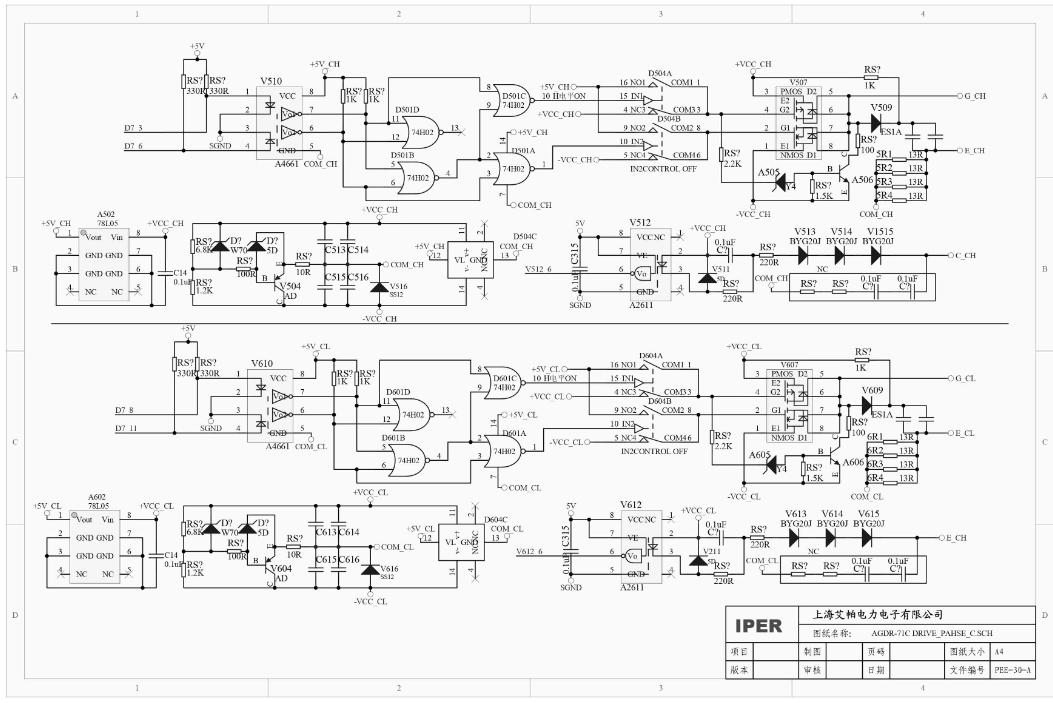

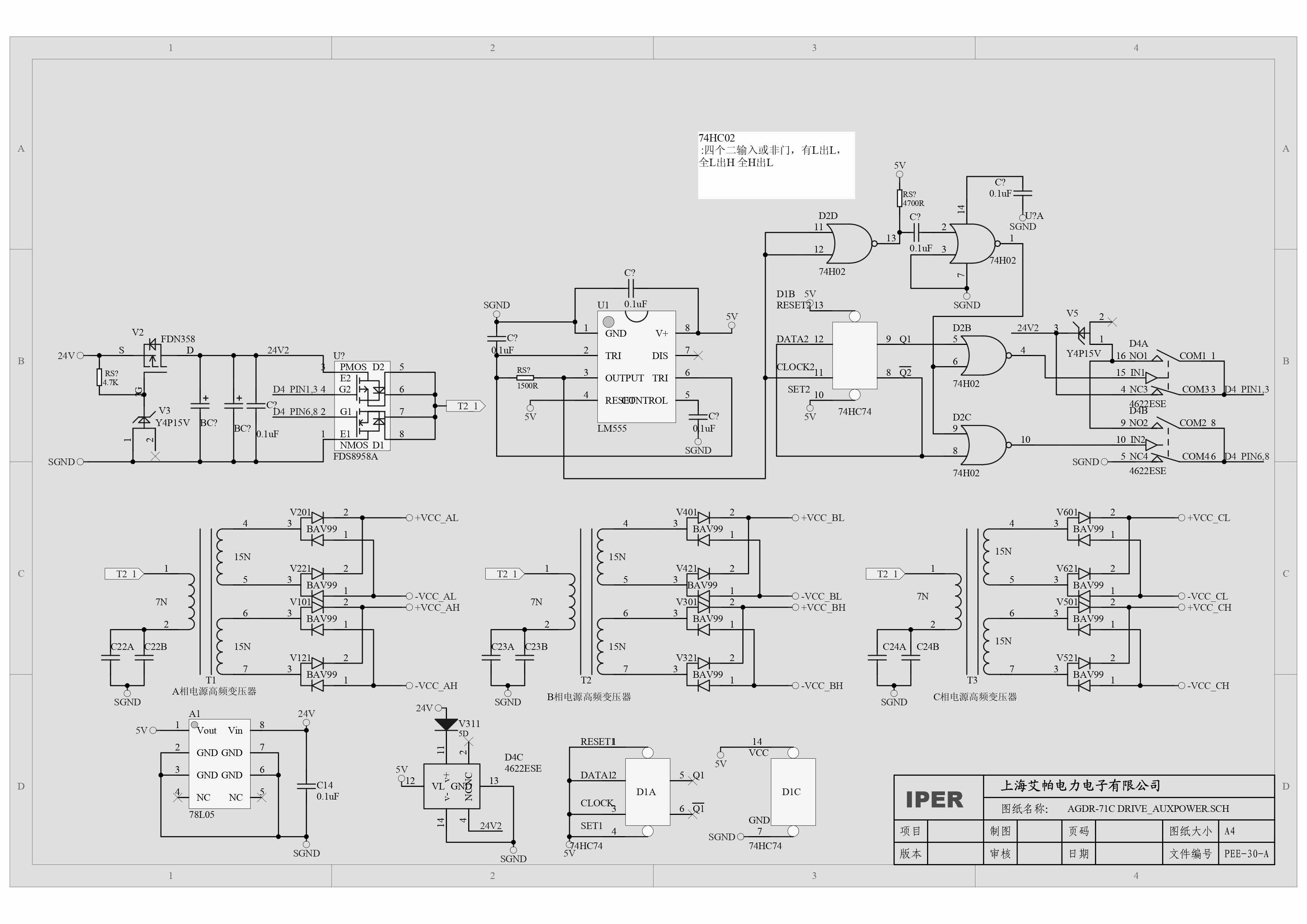

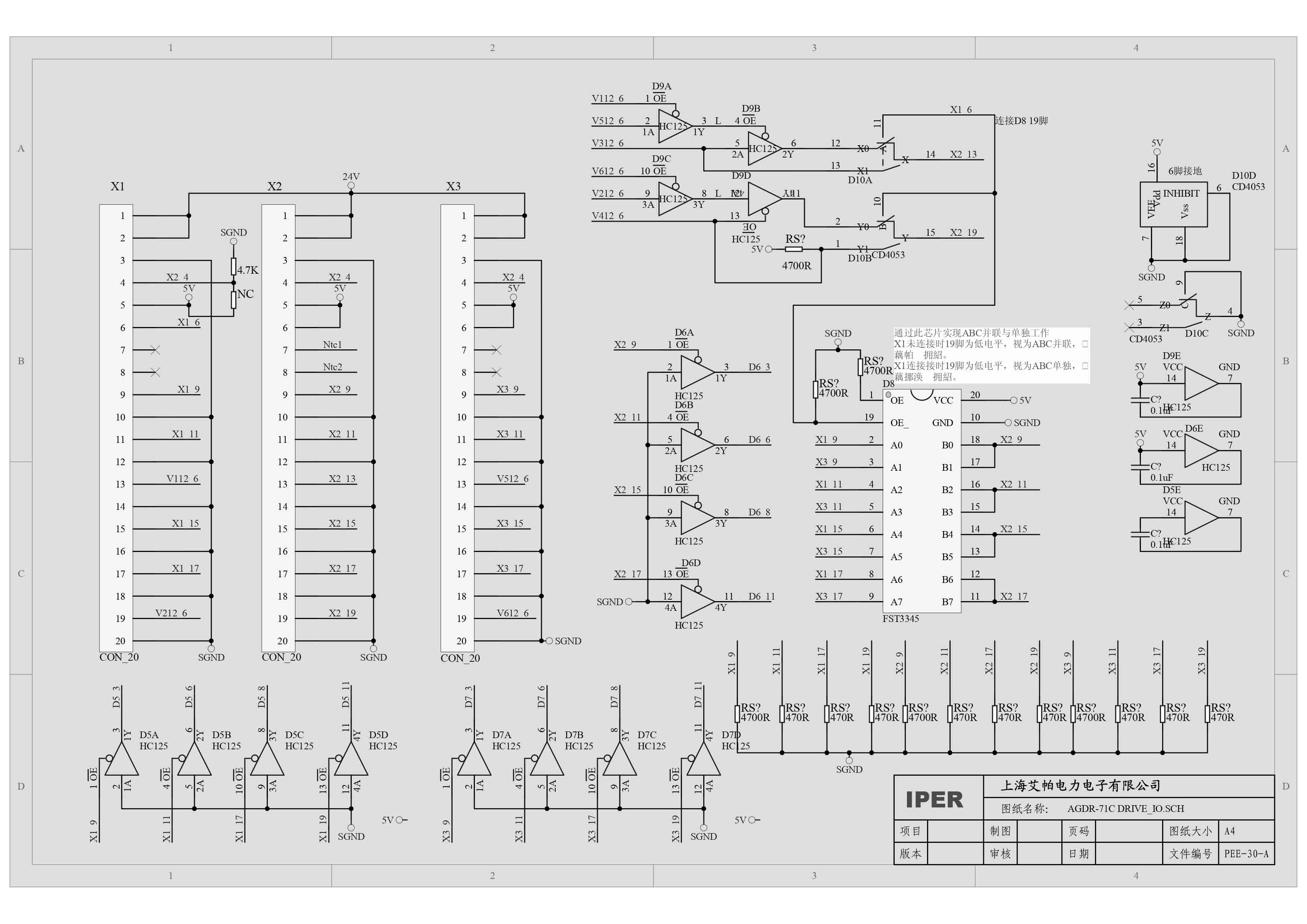

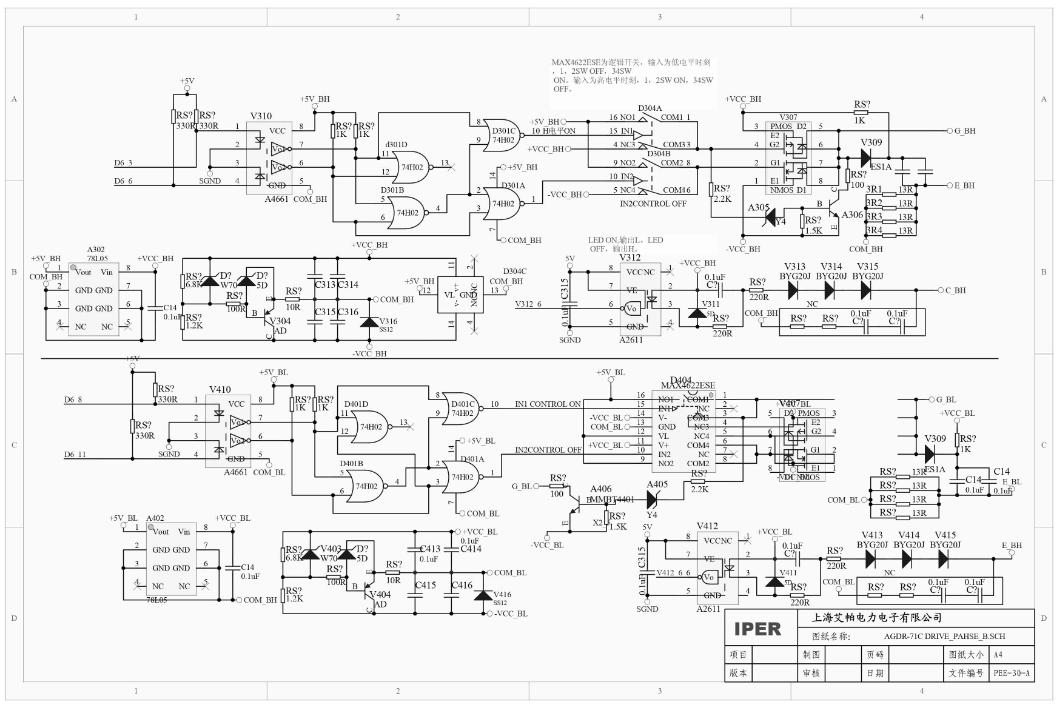

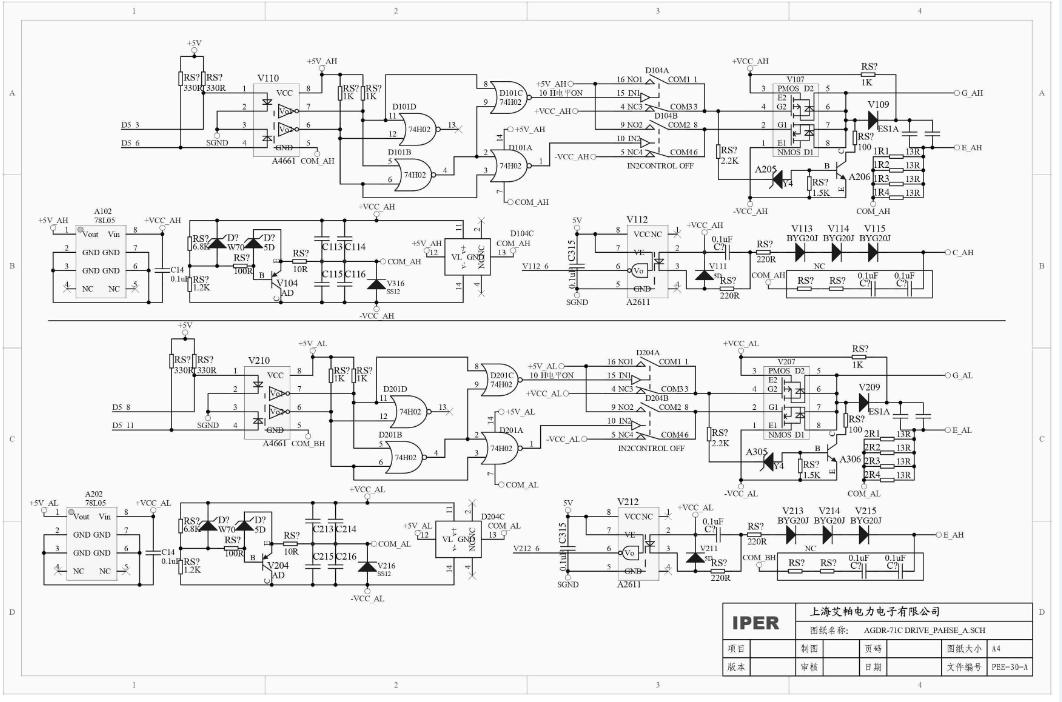

原理圖附件：
