手把手教您測量變頻器維修中三相整流橋堆的好壞

點擊數:2095 更新時間:5/12/2025 4:11:54 PM Tag: 變頻器維修 變頻器整流橋好壞

    一般情況下,判斷變頻器中三相整流橋堆的好壞時可以采用電阻檢測法和電壓檢測法兩種方法。

     電阻檢測法

     主要判斷儀表是萬用表,萬用表可以采用指針萬用表也可以采用數字萬用表。檢測時先將萬用表的檔位開關置于電阻檔(指針表置于R x 10檔,數字表置于二極管檔)的位置,然后短接一下兩個表筆,確認一下萬用表是否良好,在萬用表良好的情況下,進行以下檢測步驟:

1、先將萬用表的黑表筆接到變頻器接線端子的U+端子,然后用紅表筆分別接到變頻器的電源輸入端R、 S、 T或L1、 L2、 L3,此時萬用表會顯示出三次所測量的結果。三次測量的結果應均有約幾百歐姆的電阻值
圖片

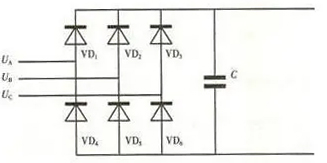

    三相整流橋堆的原理圖

    交換一下兩個表筆,將萬用表的紅表筆接到變頻器接線端子的U+端子,然后用黑表筆分別接到變頻器的電源輸入端R、 S、 T或L1、 L2、 L3,此時萬用表會顯示出三次所測量的結果,三次測量的結果應均為無窮大。

圖片

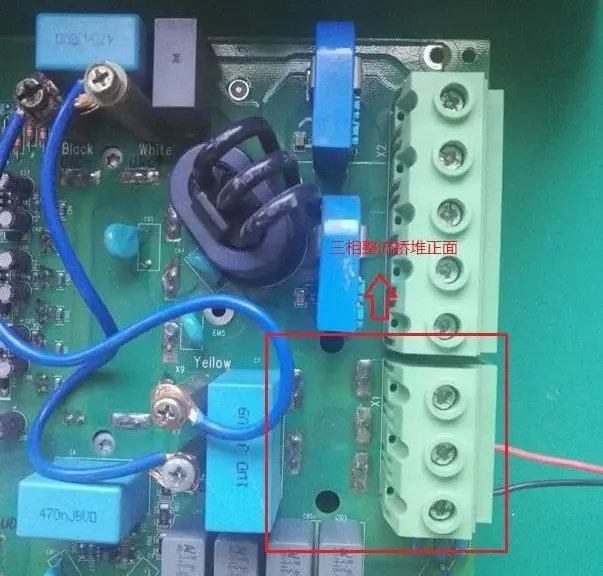

變頻器三相整流橋堆正面

2. 將萬用表的黑表筆接到變頻器接線端子的U-端子,然后用紅表筆分別接到變頻器的電源輸入端R、 S、 T或L1、 L2、 L3,萬用表會顯示出三次所測量的結果,三次測量的結果應均三次測量的結果應均為無窮大。

圖片

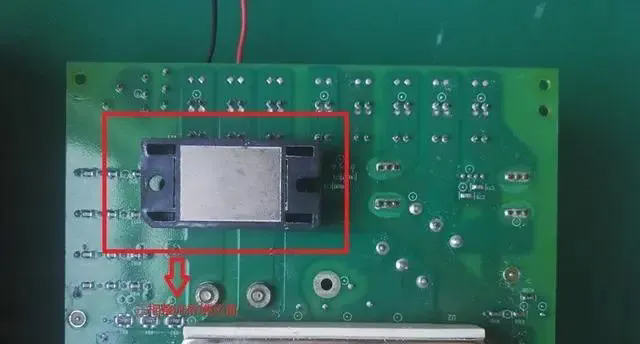

變頻器三相整流橋堆反面

     交換一下兩個表筆,將萬用表的紅表筆接到變頻器接線端子的U+端子,然后用黑表筆分別接到變頻器的電源輸入端R、 S、 T或L1、 L2、 L3,此時萬用表會顯示出三次所測量的結果,有約幾百歐姆的電阻值。

電壓檢測法

     搭建測試電路:給橋式整流堆接入交流電源,電壓值應在整流堆的額定工作電壓范圍內。將萬用表置于交流電壓檔,測量整流堆交流輸入端的電壓,記錄該值。

     測量直流輸出電壓:將萬用表置于直流電壓檔,紅表筆接整流堆直流輸出的正極,黑表筆接負極,測量直流輸出電壓。在理想情況下,不接負載時,直流輸出電壓約為交流輸入電壓的0.9倍。若輸出電壓與理論值相差較大,或無輸出電壓,說明整流堆可能有問題。

    帶負載測試:在直流輸出端接上適當的負載,如電阻,再次測量直流輸出電壓。由于負載的影響,輸出電壓會有所下降,但仍應在合理范圍內。若電壓下降過多或出現不穩定等異常情況,可能是整流堆性能不良或存在故障。

     測試時需確保操作安全,對于不熟悉的電路和元件,先切斷電源再進行測量,且要注意萬用表的量程選擇,避免損壞萬用表和被測元件。
