變頻器上電報88888故障維修實例解析

    客戶寄過來一套脫掉外殼的“變頻器”，上電報“88888”故障。報“88888”大致有四方面原因：1、時鐘電路故障；2、復位電路故障；3、MCU故障；4、面板故障。

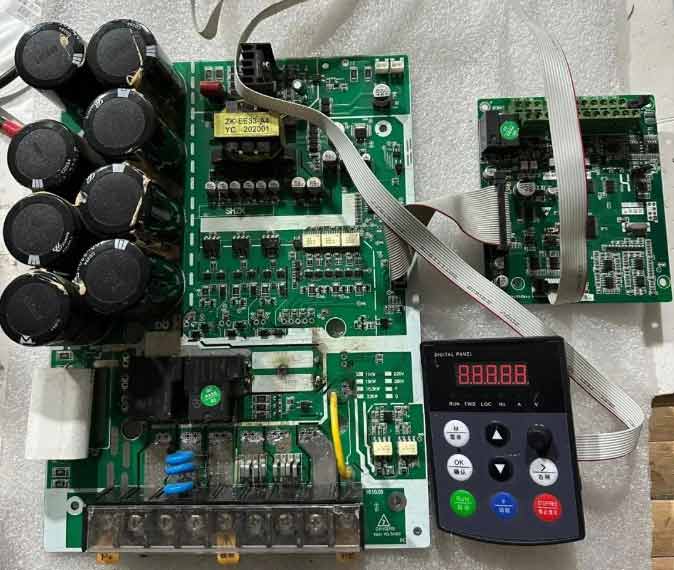

圖1.  脫掉外殼的變頻器實物圖

一、查時鐘電路

    用示波器測晶振兩端波形均為正弦波，頻率、電壓峰值均正常，如圖2、圖3所示：

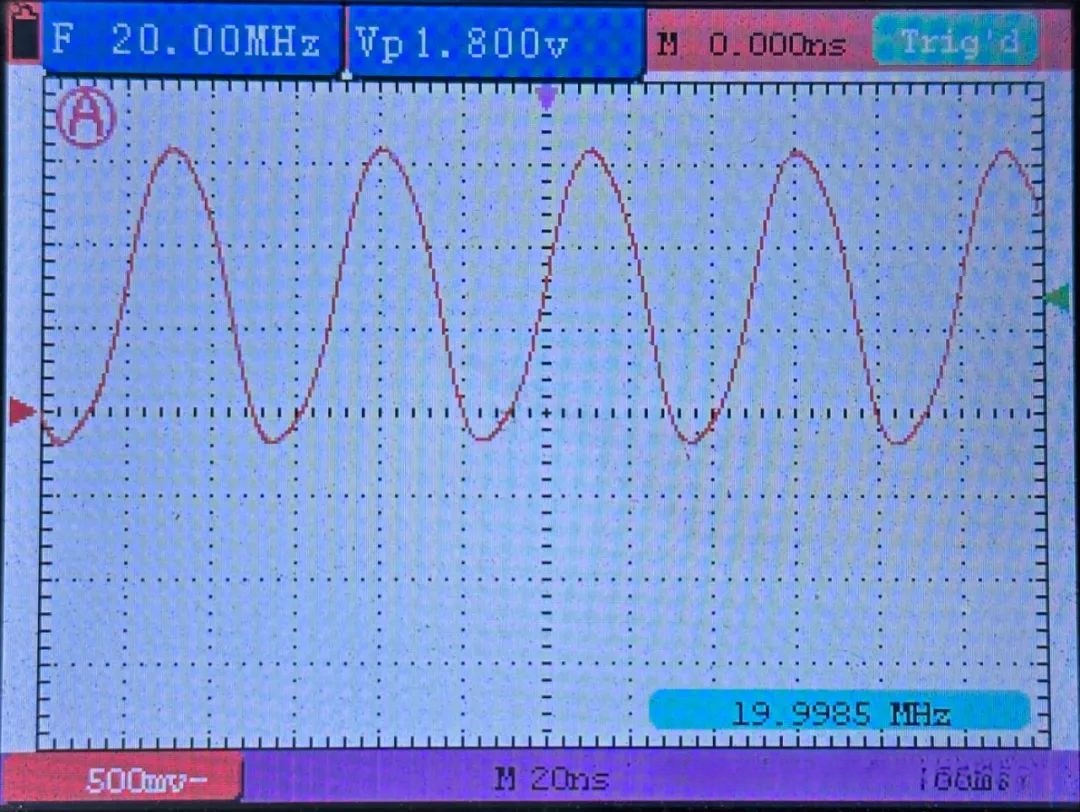

            圖2.晶振波形圖

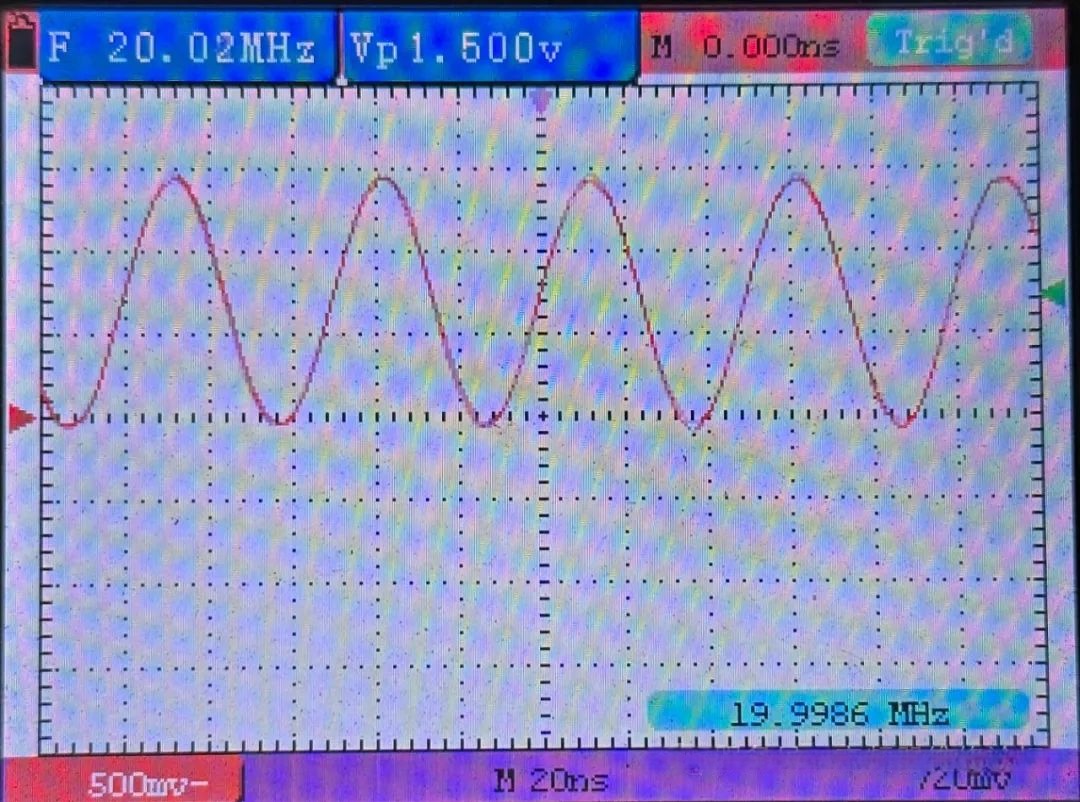

 圖3.晶振波形‍‍‍‍‍‍‍‍‍‍‍

二、查復位電路

    MCU型號為TMS320F28034PNT，上網查資料知第9引腳為復位引腳，低電平有效。如圖4所示：

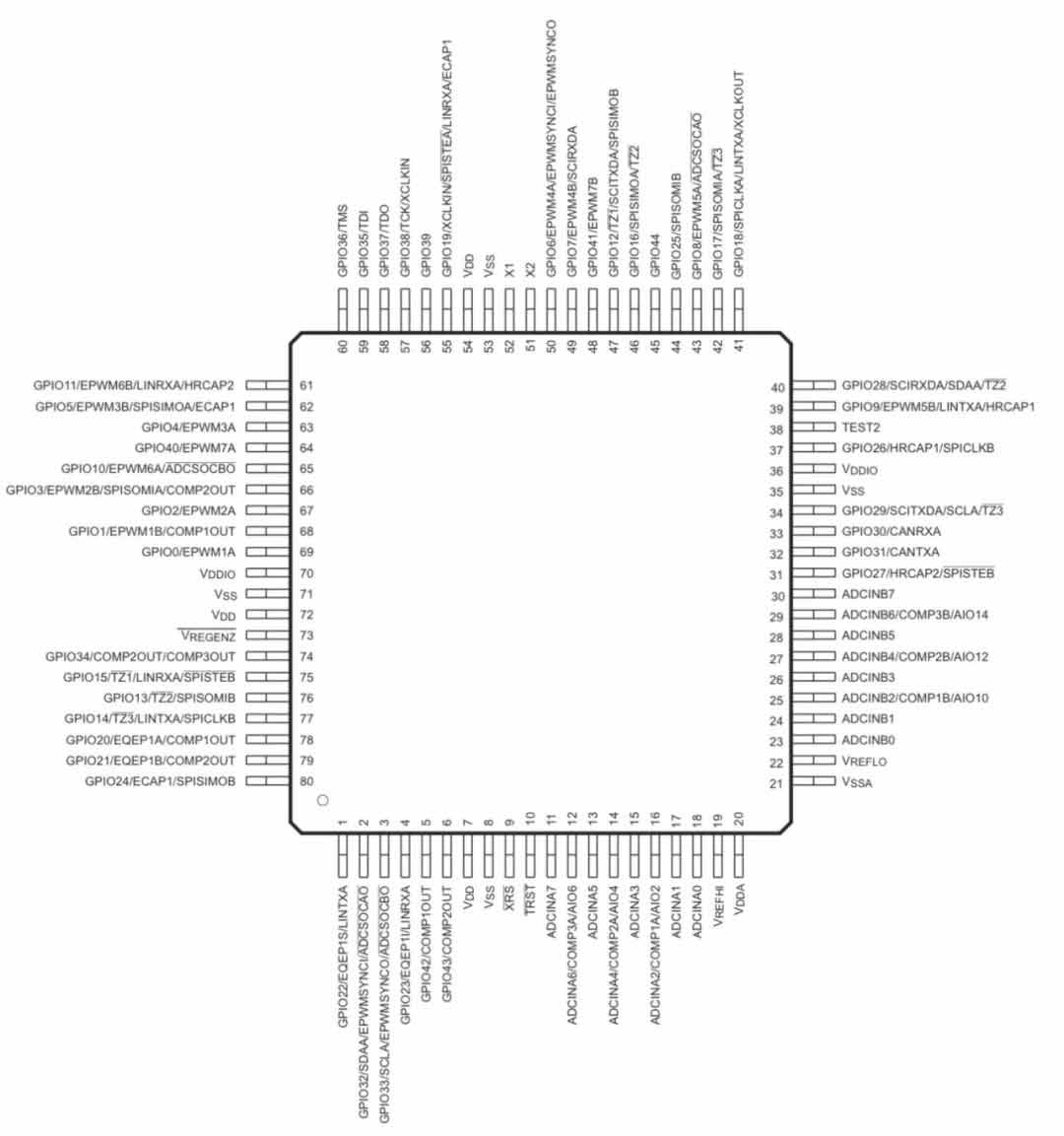

圖4. CPU引腳功能圖

    順著9腳往前查，發現由復位芯片MAX708來輸出一個復位信號到MCU，實際電路如圖5所示：

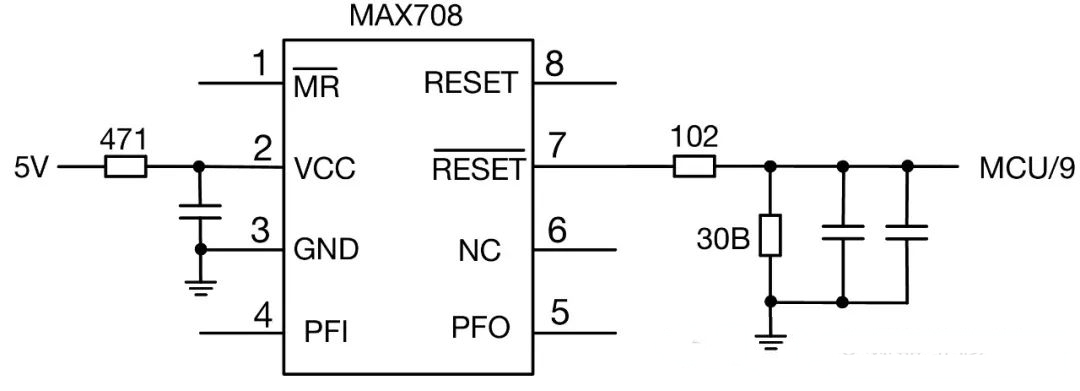

圖5. 復位電路

    測量MCU的9腳電壓為0V，復位電路正常情況下上電時為低電平，接著變?yōu)楦唠娖健４藭r一直為低電平，說明問題即出在這里。根據圖5分析，可能有以下幾種原因：1、復位芯片MAX708壞；2、電阻（30B）或電容（30B電阻右邊第1只）對地短路；3、MCU的復位引腳（9腳）所接電容（30B電阻右邊第2只）對地短路；4、MCU的復位引腳自身對地短路（MCU壞）。如果是第4種情況，則是不修之癥，只能更換主板了。

    將復位芯片脫離，測7腳焊盤對地仍為短路狀態，繼而脫離30B電阻和兩只電容，再測7腳焊盤仍然對地短路，只能懷疑MCU本身了。仔細觀察發現8腳（VSS）和9腳之間有類似于焊錫屑的東西，于是用萬用表的細表針仔細的的清理引腳之間的空隙，清理完畢，再次測量7腳焊盤與地，竟不通了。興奮的將之前拆下的元件恢復，上電試驗，卻還是報“88888”。到底是哪的問題呢？

    萬用表測復位芯片的7腳，輸出為4.1V，經102電阻和30B電阻分壓后送到MCU9腳為2.7V，說明分壓電阻都是好的。那么輸出電壓是否偏低呢？測2腳電壓為4.88V，順著2腳往前查是一只471的電阻，電阻的另一端接5V電源。還是懷疑復位芯片有問題，于是將復位芯片取下，用一只10K電阻和一只1uF電容，搭接了一個簡易的復位電路，如圖6所示：

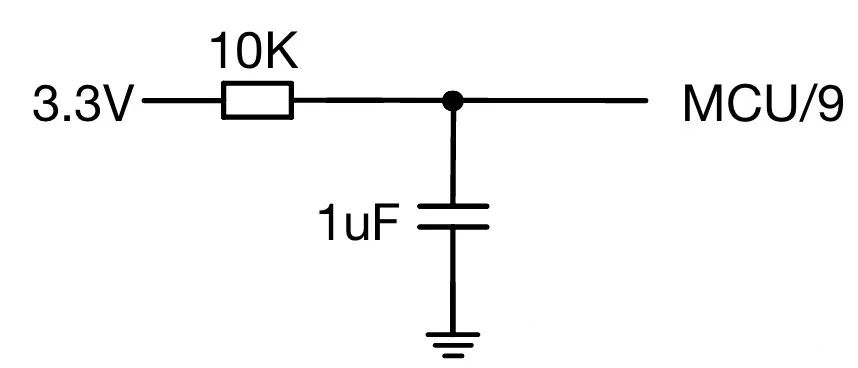

圖6. 簡易低電平有效復位電路

    上電測試，依然報“88888”。至此時鐘電路、復位電路故障均已排除，接下來要排查面板電路了。

三、查面板電路

    在主板的面板排線端子周圍挨的比較近的地方有一只74HC14D是反相器芯片，將MCU的脈沖信號傳遞給面板，在面板上同樣有一只74HC14D芯片。上電，用示波器測主板上的74HC14D的輸入/輸出端（1、2、3、4腳等）都有矩形脈沖，說明MCU是好的，MCU的供電也是正常的。測面板上的74HC14D的輸入/輸出端卻無矩形波，測其電源只有3.8V，正常應為5V才對。斷電測主板上的74HC14D的電源腳與面板上的74HC14D的電源腳不通，懷疑面板的排線有斷線或是插反。看排線的插頭與插座是那種中間有槽的，想插反都插不上，插反的概率不大。于是用萬用表測量排線的兩端，結果都通，說明沒斷線。又懷疑到排線插反，于是將一端的排線插座破了一個豁口，將排線反過來插入，再用萬用表測兩只反相器芯片的電源腳，竟然通了。興奮勁又來了，這回總該好了吧？！

    上電試驗，“88888”消除了！可是還沒來得及歡呼呢？又報警了，報的是“Err.02”，但是依然很興奮，“88888”的難題總算解決了。剩下的報警大概率是沒有滿足試機條件而產生的。由于沒搜到說明書。只能看看電路板上有什么檢測了。由于將整流逆變模塊脫離，造成Eu/Ev/Ew與U/V/W開路，所以輸出電流檢測用的A7840芯片的3、4腳就相當于懸空，5、6腳就會輸出最大電壓差2.5V，因此報“Err.02”。用三根導線將Eu/Ev/Ew分別與U/V/W進行短接，再上電“Err.02”的故障消除了，取而代之的是“Err.10”。

    繼續看電路板，發現驅動光耦有3只A316J芯片，用來驅動下三路逆變橋的。A316J是帶管壓降檢測（14腳）的，于是順著它的14腳找到檢測末端，再用三根導線分別將三路的檢測末端與AN短接，屏蔽管壓降檢測。上電試驗，顯示"00000"，不在報任何故障了。按啟動，頻率開始上升，測6路驅動電壓正常。至此這套脫了外殼的變頻器終于修復。

文章來源于“變頻器維修論壇”，版權歸原作者，如有侵權請聯系刪除
