漲知識 | 如何測量變頻器的輸出頻率

變頻器的輸出頻率指的是實際運行時候的數值，往往與給定的頻率信號還是有一點差異的，需要測量出來供我們參考以便于反饋調節，如果差值較大則要檢測給定源和負載電機等裝置。那變頻器實際的輸出頻率如何檢測，方法有很多常見的是利用變頻器模擬量輸出信號和通信的方式給出。

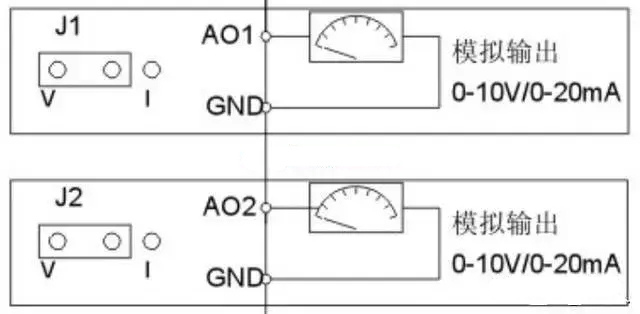

1.模擬量方式，我們都知道變頻器有模擬量輸入和輸出部分，其中模擬量輸入用于頻率給定的例如0-10v的直流電壓信號和0-20ma的電流信號；模擬量輸出則是檢測變頻器運行狀態的如運行電壓、運行電流、功率和我們要檢測的頻率值都能以模擬量的形式給出。同樣輸出的形式有電壓信號和電流信號，這個輸出參數我們可以在變頻器設置中進行選擇，常見檢測裝置有：

1電流表電壓表直接測量根據表的數值計算出實際運行的頻率，2就是數字顯示器如轉速表等把模擬量轉換為數字量進行顯示更加方便，3就是AD模塊與plc進行采集模擬量轉換為數字量進行反饋控制。其實它們的原理都一樣，就是把模擬量轉換為實際的頻率值，如10v的電壓信號對應最大值50Hz，按照比例關系進行換算即可，如2.5v對應的變頻器輸出頻率就是12.5Hz。

2.通信方式，這個相對來說有點難度但接線相對簡單數值采集比較方便不用進行轉換。現在的變頻器基本都支持通信的方式進行控制，我們不僅可以用它控制變頻器的運行如頻率給定、正反轉，還可以實時采集運行情況，所有的數據發送和接受都通過幾根線纜完成，操作也是發送相應的命令即可。常見的的通信方式有MODBUS這是經濟型、通用型變頻器都帶有的，在一些中大型、高性能變頻器上還帶有PROFIBUS通信、PROFINET通信、ETHERCAT通訊等。我們可以直接采用這些通信方式完成運行頻率的采集。具體的方法要根據變頻器支持的通信格式和上位機來決定。
