變頻器電位器調節頻率后反應變慢是怎么回事？
點擊數：6015 更新時間：4/17/2023 3:07:24 PM Tag:

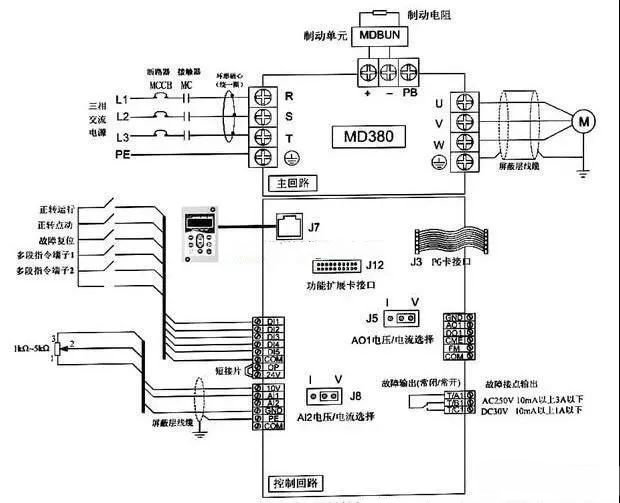

變頻器反應變慢 變頻器外接端子上接的電位器是一種模擬量輸入直流電壓信號，由內部芯片進行轉換后來改變逆變器的頻率的；調節電位器只能夠改變模擬量的電壓(0~10V)，由內部處理器轉換而改變輸出頻率，它不能夠直接改變頻率。 變頻器外部端子控制的電位器一般要求為碳膜電阻器或線繞電位器，電阻值在0~5KΩ之間可變，其電阻值為線性關系；簡單地說，調到中間位置，為阻值的1/2，再調1/2處調，則為總阻值的1/4。雖然變頻器種類多，但采用外部端子調速控制電位器，都是模擬量控制方式。見下圖所示
。

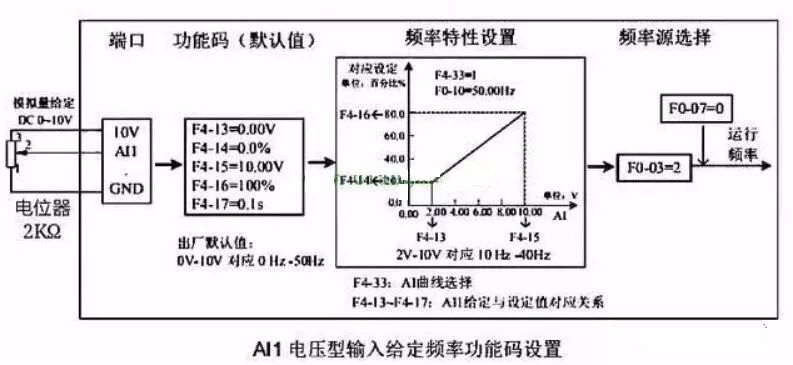

出現電位器調節后頻率慢慢上升這種現象，一般有兩種；1.電位器內部由于長期使用，接觸空氣濕度后里面的碳膜電阻或線繞電阻表面的動接觸點氧化嚴重，而造成接觸不良現象產生的。此時，可以用萬用表的直流電壓檔位來進行檢查；萬用表的黑表筆接變頻器端子接口的GND，紅表筆接端子口上的10V，看電壓是否為DC10V；如果直流電壓正常，再將紅表筆插入端子口的信號電壓輸入端的AI1位置，看一看調節電位器時直流電壓變化的情況是否穩，并且為線性值。2.如果此時測量的直流電壓值變化并有波動，則說明電位器內部氧化了；可以用酒精對它進行清洗，對磨損嚴重的電位器則予以更換即可。下圖為匯川380矢量變頻器采用模擬量控制給定與設定值對應關系圖。
這種方式為，AI1電壓型輸入接電位器作為頻率源時，2V~10V對應頻率為10Hz~50Hz；如果外接電位器為正常，那么可以進入三級菜單看一看其變頻器的以下功能碼是否改動過，不是原來的出廠默認值了。例如；F4-13=0.00V、F4-14=0.0％、F4-15=10V、F4-16=100％、F4-17=0.1s。另外看頻率特性設置F4-33的AI1曲線選擇與F4-13~F4-17 AI1給定與設定值對應關系是否為上圖所示的曲線；接下來再看一看變頻器的頻率源選擇F0-03和F0-07的選擇是否正確。
