變頻器維修如何使用萬用表檢測變頻器各項性能指標？

    眾所周知，變頻器有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。本文將為你講解，變頻器維修如何使用萬用表測量變頻器各元件的好壞。

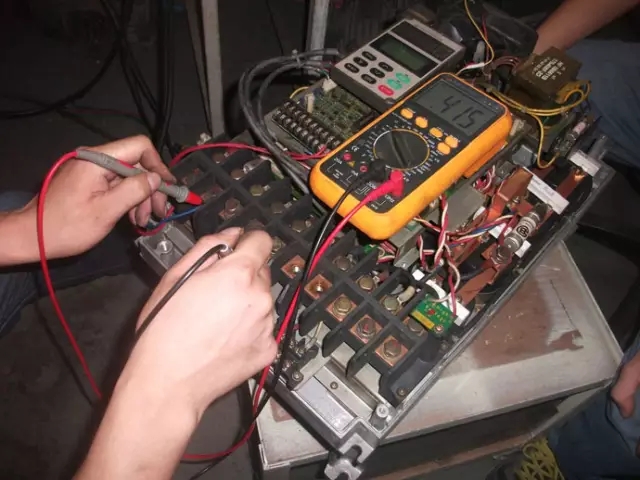

需要注意的是，為了人身安全，必須確保機器斷電，并拆除變頻器輸入電源線R、S、T和輸出線U、V、W后方可操作！首先把萬用表打到“二級管”檔，然后通過萬用表的紅色表筆和黑色表筆按以下步驟檢測：

黑色表筆接觸直流母線的負極P(+)，紅色表筆依次接觸R、S、T，記錄萬用表上的顯示值。然后再把紅色表筆接觸N(-)，黑色表筆依次接觸R、S、T，記錄萬用表的顯示值。六次顯示值如果基本平衡，則表明變頻器二極管整流或軟啟電阻無問題，反之相應位置的整流模塊或軟啟電阻損壞，現象：無顯示。

​

紅色表筆接觸直流母線的負極P(+)，黑色表筆依次接觸U、V、W，記錄萬用表上的顯示值。然后再把黑色表筆接觸N(-)，紅色表筆依次接觸U、V、W，記錄萬用表的顯示值。六次顯示值如果基本平衡，則表明變頻器IGBT逆變模塊無問題，反之相應位置的IGBT逆變模塊損壞，現象：無輸出或報故障。

用變頻器現場拖動一臺功率匹配的異步電機空載運行，調節頻率f，由50Hz開始下降一直到最低頻率。在此過程用電流表檢測電機空載電流，如果空載電流在頻率下降過程中很平穩，能保持基本不變，那就是一臺好變頻器。最低頻率可以這樣計算，(同步轉速-額定轉速)×極對數p÷60。例如，一臺4極電機，額定轉速是1470轉，最低頻率=(1500-1470)×2÷60=1Hz。

軟啟電阻無問題，反之相應位置的整流模塊或軟啟電阻損壞，現象：無顯示。

交、直流固態繼電器的判別：通常，在直流固態繼電器外殼的輸入端和輸出端旁，均標有“+”、“-”符號，并注有“Dc輸入”、“DC輸出”字樣。而交流固態繼電器只能在輸入端上標出“+”、“-”符號，輸出端無正、負之分。

輸入端與輸出端的判別：無標識的固態繼電器，萬用表R×10k檔，通過分別測量各引腳的正、反向電阻值來判別輸入端與輸出端。當測出某兩引腳的正向電阻較小、而反向電阻為無窮大時，這兩只引腳即為輸入端，其余兩腳為輸出端。而在阻值較小的一次測量中，黑表筆接的是正輸入端，紅表筆接的是負輸入端。

若測得某兩引腳的正、反向電阻均為0，則說明該固態繼電器已擊穿損壞。若測得固態繼電器各引腳的正、反向電阻值均為無窮大，則說明該固態繼電器已開路損壞。
