siemens變頻器諧波干擾的防止

工作中經常遇到諧波干擾問題，我們下面就以西門子變頻器做為例子，說明一下，siemens變頻器諧波干擾應該如何防止？

1、siemens變頻器諧波干擾的途徑

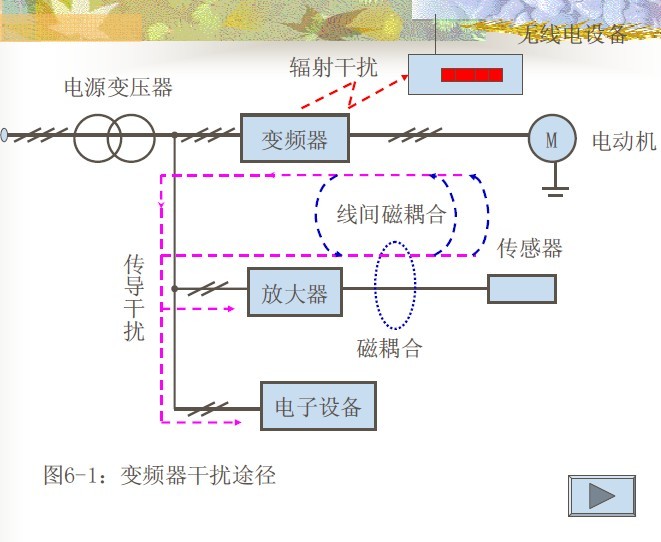

siemens變頻器諧波干擾主要有：見圖6-1
（1）輻射干擾：對周圍電子接收設備的干擾
（2）電磁耦合干擾：對變頻器平行敷設的其它線路產生磁耦合
（3）傳導干擾：對電網干擾；使電機電磁噪聲，鐵損和銅損增加

2、siemens變頻器諧波的影響
變頻器諧波輸出對電機的影響有：電機附加發(fā)燒使電機額外升溫；產生機械振動、噪音及過電流。變頻器諧波會使電力電容發(fā)生過載、過熱甚至損壞電容器。當電容器與線路阻抗達到共振時會發(fā)生振動、短路、過電流及產生噪聲。變頻器諧波電流會使開關設備在啟動瞬間產生很高的電流變化率，破壞絕緣。

3、siemens變頻器諧波干擾的防止措施
1) 變頻器采用鐵殼屏蔽，輸入輸出線用鋼管屏蔽并與弱電信號分別配線
2) 電源線采用隔離變壓器或電源濾波器以避免傳導干擾
3) 為了減少電磁噪音可以配置輸出濾波器
4) 為了減少對電源污染可配置輸入濾波器或零序電感
5) 與晶閘管整流裝置、功率因數補償器并聯使用或電源變壓器容量大于10倍變頻器容量或電源不平衡率超過3%時需要接電源匹配電感器。
