0：數字給定1(面板正倒三角給定) 1：數字給定2（UP/DOWN 端子調整) 2：數字給定 3（通訊設定） 3：AI1 模擬給定（0～10V/20mA） 4：AI2 模擬給定（0～10V）5：脈沖給定（0～50KHZ） 6：簡易ＰＬＣ設定 7：多段速運行設定 8：PID 控制設定 9：面板電位器設定。

看到這里不要慌，種類雖然多但是實際上很多可以歸為一類，并且并不是所有的都是常用的，對于新手來說還是那句話，先掌握常用的讓變頻器轉起來再說，千萬不要一上來就想搞懂所有的參數，要不然肯定學不會，這句話在上篇文章中已經強調過，在這里我再強調一遍。

我們先來將其歸一下類，上述10種頻率給定可以將其分為6類，分別如下：

第一類：面板給定，為上述0、1兩種給定方式

第二類：通信給定，為上述2給定方式

第三類：模擬量給定，為上述3、4、9三種給定方式

第四類：多段速給定，為上述7給定方式

第五類：PID給定，為上述8給定方式

第六類：其它給定，為上述5、6兩種給定方式。

先說明一下，就目前我使用的經驗來看用的做多的是前三類，而四五類則是特定用途才會用到，第六類到目前為止我還沒用過，所有的我都會講一下，但是新手朋友著重要掌握第一類和第三類，這是用的最多的，其它的比如通信給定、PID給定可能需要一些額外的知識，才能掌握，剛?cè)腴T時可以暫時放一放。

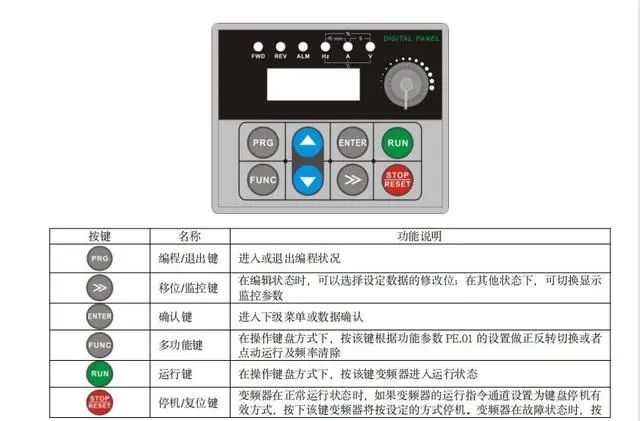

第一類面板給定，這種就比較簡單了就是通過變頻器面板上的按鍵去進行設定頻率，只要將頻率源參數改為0或者1，就可以分別通過變頻器上的正反兩個三角對變頻器進行頻率給定。

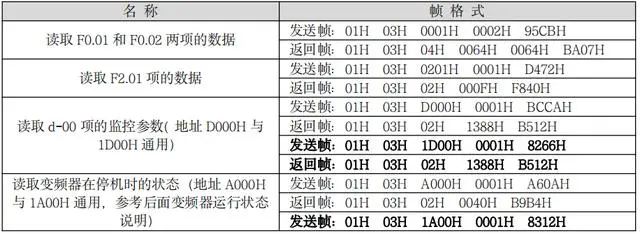

第二類通信給定，將頻率源設置為2之后，同上一節講的命令源一樣，先了解變頻器支持的通訊協議，設置好通信參數，連接通信電纜，在通信建立連接后，就可以通過上位機比如觸摸屏、PLC或者DCS等通過通訊發給變頻器頻率源對應的寄存器地址發送相應的數值就可以給定變頻器的頻率，有的是數值是百分比給定、有的是頻率值給定，具體要參考變頻器說明書。

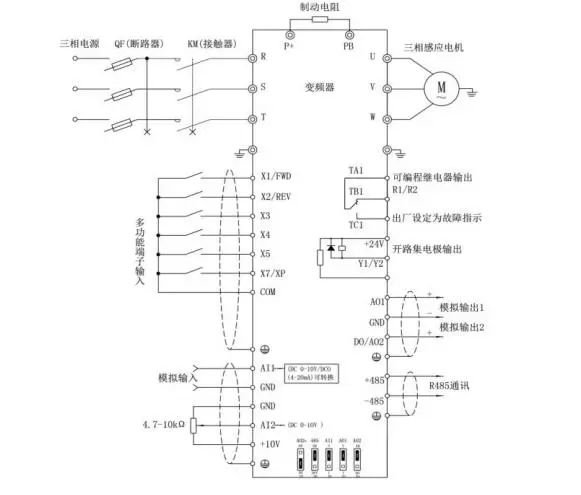

第三類模擬量給定，將頻率源參數設置為3、4、9其中一個就可以，這個是用的最多的，其本質就是建立起模擬量和頻率范圍的比例關系，比如我給定模擬量為0-10V對應變頻器啊給定頻率為0-50Hz,那么當我給定模擬量為5V時其輸出頻率就為25Hz，通常給定模擬量的方法有很多種，可以直接通過PLC或者其它能輸出模擬量的控制器給定，當然也可以通過電位器和變頻器本身的10V電源實現0-10V的給定，點位器本質就是個滑動變阻器，通過改變阻值改變分壓值從而控制0-10V電壓的變化，變頻器面板上的調頻旋鈕其實就是個電位器，當然通過模擬量端子接線時要具體看說明書上的接線圖，如果對于數字量和模擬量還不清楚可以看一下我這篇文章：

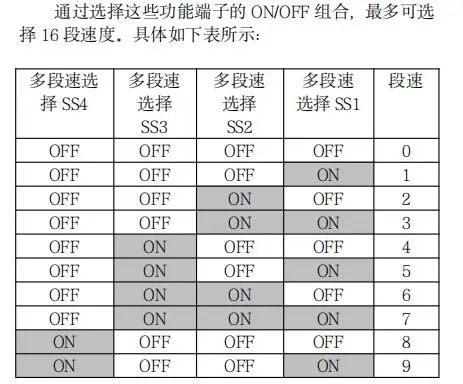

第四類多段速給定，其實就是通過控制變頻器的幾個DI端子，通過不同組合狀態來實現以相應的設置好的頻率運行，假如我定義好DI1和DI2端子為多段速控制端子，那么兩個端子就會組合成四種狀態，分別為00、01、10、11，在變頻器啊中分別定義好四種狀態對應的頻率值，假設分別為10Hz、15Hz、25Hz、40Hz，那么當DI1為0，DI2為1時變頻器就會輸出頻率為15Hz，其它組合同樣道理，通過不斷切換這兩個輸入點的狀態就可以控制變頻器對應的頻率運行。

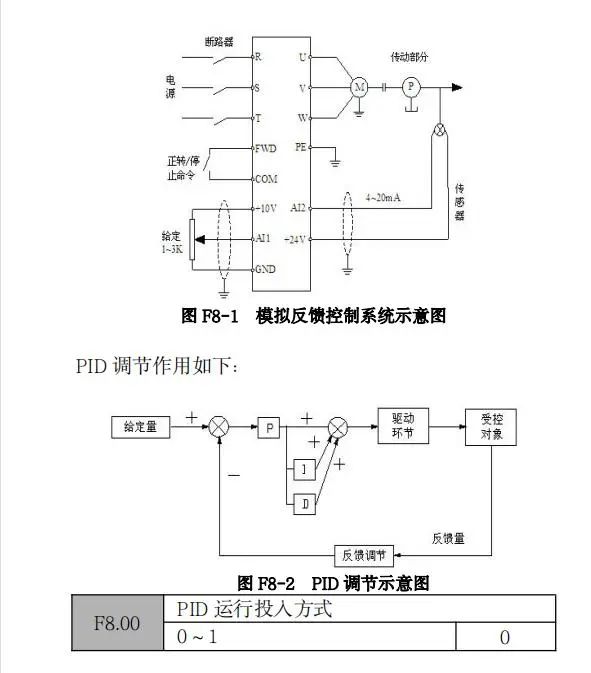

第五類PID給定，是通過變頻器通過PID計算結果來給定變頻器的輸出頻率，最典型的就是恒壓供水，通過水壓模擬量反饋到變頻器，變頻器通過PID運算后不斷調節變頻器的輸出頻率，從而控制電機轉速升高或者降低以達到保持壓力的恒定。

第六類其它給定方式，這兩種我都沒用過看下說明書，脈沖給定就是通過接入變頻器一路脈沖，通過控制脈沖的頻率來控制變頻器的轉速，和伺服電機控制轉速差不多，而簡易PLC設定就是預先定義好相應的幾個頻率值和對應的加減速時間，讓變頻器按照設定好的程序運行，比如設定好先10Hz轉5S，再20Hz轉20S，循環執行3次后停止之類的簡單控制邏輯就可以使用這種方法控制。
